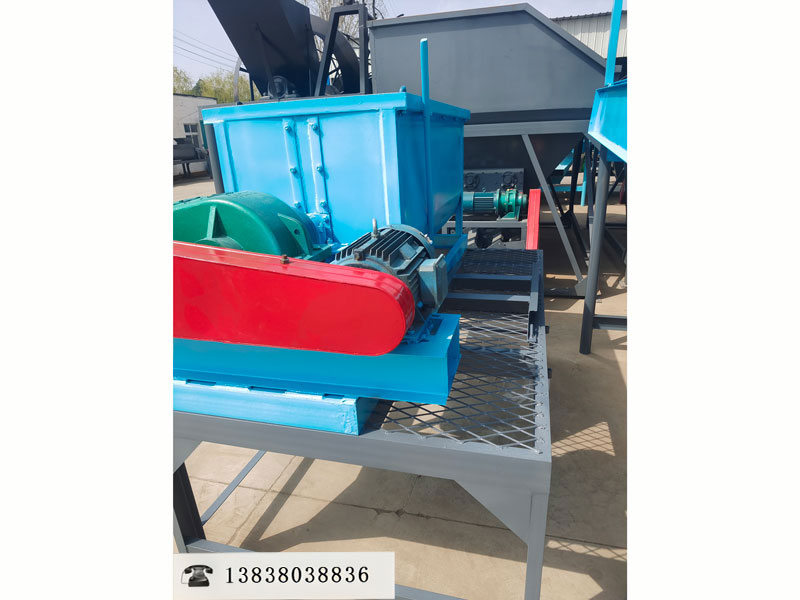

臥式攪拌機

WJ系列臥式攪拌機使用說明書

一、產品概述

該系列臥式攪拌機是我公司的混合設備,該機混合度高,殘留量少,適合于配合飼料、濃縮飼料、添加劑預混飼料的混合。具體特點是:物料得到充分的混合,從而提高了混合均勻度;采用新穎的轉子結構使轉子與機殼的***間隙可調至接近零位,有效地減少了物料的殘留量;該機的特殊轉子設計還能將較大的物料破碎,總體結構更加合理,外型美觀,操作維修方便。為了能使本機正常運轉,請詳細閱讀使用說明書,以避免對本機造成破壞。

二、用途及特點

1.混合度高,殘留量少,適合于配合飼料、濃縮飼料、添加劑預混飼料的混合。

2.物料得到充分的混合,從而提高了混合均勻度。

3.采用新穎的轉子結構使轉子與機殼的***間隙可調至接近零位,有效減少了物料的殘留量。

4.該機的特殊轉子設計還能將較大的物料破碎,總體結構更加合理。

5.外形美觀,操作維修方便。

6.機架部分均采用優碳鋼板、槽鋼焊接而成。

7.傳動連接部分均采用尼龍柱銷是傳動連接器相齒和傳遞驅動,方便組裝和維修。

8.混合攪拌工作部分焊接于主軸上的特殊螺旋攪拌葉片同步轉動,將物料在攪拌室內均勻的翻轉,使物料能得到充分的混合,從而大大的較少了物料的殘留量。

三、結構簡述

整機可分為三大部分:

1.機架部分:機器所有工作體全部安裝固定在機架上,該機的機架均采用優碳鋼板、槽鋼焊接而成,并通過了嚴格的產品合格認證和特定的工藝要求,已達到本機所使用的目的;

2.傳動連接部分:電動機帶動皮帶輪、三角帶、減速機傳動,使主軸旋轉工作,其中傳動減速機與主機工作部分均采用尼龍柱銷是傳動連接器相齒和傳遞驅動,方便組裝與維修;

3.混合攪拌工作部分:由傳送輪通過柱銷聯軸器傳至主軸。焊接于主軸上的特殊螺旋攪拌葉片同步轉動,將物料在攪拌室內均勻的翻轉,使物料能得到充分的混合,從而大大的減少了物料的殘留量。物料經一段時間的混合后從機體下方特設的出料口流出。

四、主要技術參數

該系列臥式攪拌型號多,可根據用戶產量的需要選擇不同型號。其主要技術參數見下表:

型號生產能力(t/h)功率(Kw)轉速r/min外形尺寸(長x寬x高)
WJ600X12001.5-25.5452100x800x800
WJ700X15002-37.5452300x1100x950
WJ900X15003-511452300x1300x1100
WJ1000X20005-815452300x1000x1200

四、安裝與調試

1.安裝:本系列臥式混合機出廠時主要有以下部件:

(1)、混合機主體,主機包括機身、混料室、攪拌轉子結構;

(2)、主減速機一臺,輸入軸裝有皮帶輪,輸出軸裝有聯軸器一件;

(3)、主電動機一臺,裝有皮帶輪一件;

(4)、附件:柱銷、三角帶等。

用戶訂貨后,按本廠或自行設計的工藝流程圖筑好地基,基礎上預留地角孔(因本機設計合理,震動量很小,不需要很牢固的混凝土地基)。

2.調試:本機出廠前已調整過,并通過嚴格的質量技術檢驗批準合格后出廠,但因現場的維修或遠轉使用后出現的問題仍需要調整。

六、使用須知

1.本機應在無負荷的情況下啟動,嚴禁帶料開啟,以避免造成損壞。

2.嚴禁物料中帶有加大塊石子、鐵塊等,以避免損壞混合葉片。

3.開機前先檢查所有螺栓是否松動。

4.檢查軸承座內及減速機內的油面是否到位。

5.啟動主電動機,檢查旋轉方向是否相反,如相反應立即停車調整。

6.停車前應先停車送料,嚴禁帶料停車。

七、潤滑指示

1.減速機在使用前***加注齒輪油方可進行生產,此后每4個月更換一次;

2.主軸軸承座內每3個月更換一次干黃油;

3.出料門扳手處應經常滴注潤滑油,以減輕勞動力。

八、臥式混合機中的易損件

1.滾動軸承

2.混合葉片

3.主電動機三角帶

4.主軸

5.柱銷連接器之柱銷

說明:本系列臥式混合機除提供相關基礎圖外,不提供其他圖紙,可應用戶需要制作備件,如需備件者可提前定購。
