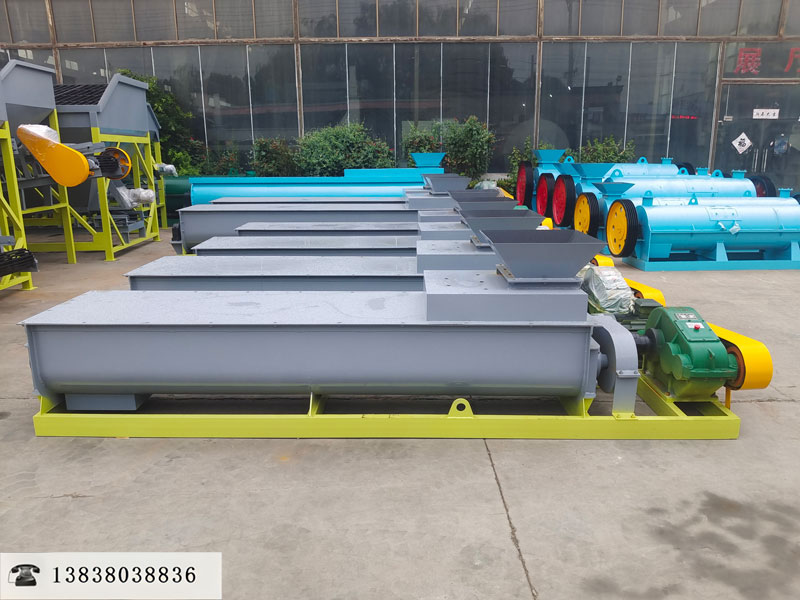

產品概述:
雙軸混合攪拌機主要由機殼、螺旋軸總成、驅動裝置、配管、蓋板、鏈罩等部件組成,具體結構性能特點如下:
1 、殼體主要由板材及型鋼構成,在制造廠內焊接成形,并與其他部件組裝在一起,是雙軸攪拌機的支撐。殼體密封嚴密,不會(huì )有飛灰外揚、漏灰的現象。
2 、螺旋軸總成是雙軸攪拌機的主要組成部分,其組成部分主要有左右旋向螺旋軸、軸承座、軸承套、軸承蓋、齒輪、鏈輪、油杯、葉片等零部件。
左右旋向螺旋軸制造精度要求高,工藝性能好,與軸承座、軸承套、軸承蓋有嚴格的配合要求。齒輪模數為8,齒數為60,齒形角為20°;鏈輪節距為50.8,齒數為25,齒形為GB1224-85。齒輪、鏈輪都有防護罩保護,可以***有效的運行。油杯為壓配式壓注油杯,加注潤滑油方便、有效。雙軸攪拌機葉片的材料選用耐磨損且不易粘灰的復合陶瓷。葉片結構設計地合理簡單,磨損之后易于更換,使用壽命長。
3、加水調濕配管主要由接管、接頭及噴嘴組成。噴嘴采用不銹鋼霧化錐噴嘴,布置在攪拌機機殼內部上方,沿螺旋軸方向軸向排列,形成水簾以利于物料的加濕攪拌。噴嘴結構簡單,易于更換,不銹鋼材質,防腐耐用。通過操作供水管道上的手動調節閥可以調節濕灰的含水率。
4蓋板主要包括左蓋板、中間蓋、右蓋板、孔蓋及檢修孔蓋等。雙軸攪拌機兩側設置有六個檢修孔,以方便操作人員平時的檢修及保養。雙軸攪拌機用于氣力輸送末端,
雙軸攪拌機主要由以下部分組成:
1、 主電機及擺線針輪減速機(傳動機械);
2、 對嚙合傳動齒輪;
3、 前后止推軸承組件;
4、 主、被動螺旋攪拌軸;
5、 槽體;
6、 加濕器;
7、 進出料口;
8、 底座架;
型號ZYQ-QZ | 減速機JZQ | 電動機(Y系列) | 主軸轉速 Y/mm | 旋轉直徑 mm | 生產能力 t/h | 重量 KG |
400 | 400-1V-Z | Y160M-4-11 | 52 | 400 | 20 | 2350 |
450 | 500-1V-Z | Y160L-4-15 | 52 | 450 | 25 | 2620 |
500 | 500-1V-Z | Y180M-4-18.5 | 53 | 500 | 30 | 2980 |
550 | 650-1V-Z | Y180L-4-22 | 53 | 550 | 35 | 3450 |
600 | 650-1V-Z | Y200L-4-30 | 52 | 600 | 40 | 3850 |
650 | 750-1V-Z | Y225S-4-37 | 52 | 650 | 45 | 4260 |
